粉状黄腐酸钾干燥机--离心喷雾干燥机
概述
黄腐酸钾是一种从多价酚型芳香族化合物与氮化合物的缩聚物，是一种从天然腐殖酸中提取的短碳链分子结构物质，可用腐殖酸中提取一定的黄腐殖酸与氧化钾制成黄腐酸钾，也可以利用生化技术从植物中提取黄腐酸然后与氧化钾制成黄腐酸钾。
黄腐酸钾为微酸性物质，其分解温度在180℃左右，为稳定的化合物，不属于热敏性物料，根据需要可以通过不同的处理方法得到粉末状或是粉粒状形态的产品。

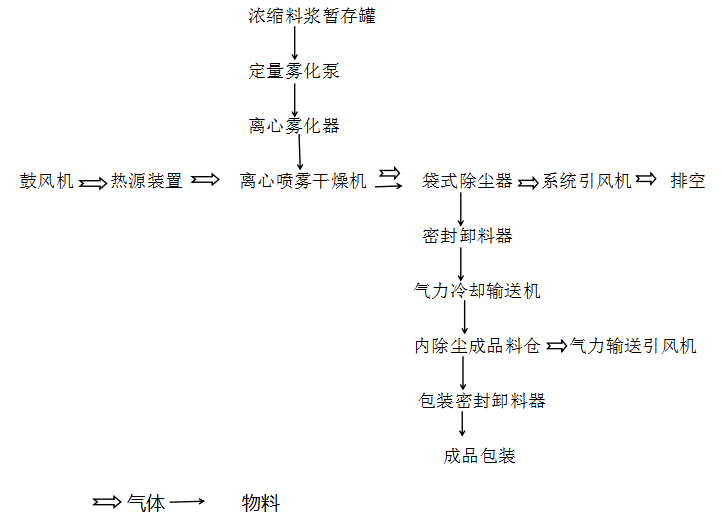

工艺流程示意
装置组成简介
成套装置由热源系统（燃气炉/燃油炉/换热器）、定量加料雾化系统、离心喷雾干燥机、系统风机、出料输送冷却系统、包装系统及电气控制系统组成。
物料流程简介
浓缩料浆进入暂存罐后经过定量雾化泵输送至离心雾化器，在离心雾化器的旋转作用下雾化成细小的液滴，在离心喷雾干燥机内下落，下落过程中与热空气顺流接触换热并完成干燥过程成为细小的粉末，落入离心喷雾干燥机塔底，被热空气夹带着进入到袋式除尘器，并在袋式除尘器内完成气固分离，分离下来的物料经过密封卸料器进入到气力输送机输送至内除尘成品包装料仓，并在此过程中得到冷却，然后经过包装密封卸料器进入到包装机进行包装。
气体流程简介
空气经过热源装置加热后成为本系统的干燥介质，俗称热风，热风温度根据物料的干燥需要进行温度调节。热风进入到离心喷雾干燥塔均风器后旋转进入到喷雾塔，并与离心雾化器顺流接触，对雾化后的液滴进行干燥换热，其后连同物料一起进入到袋式除尘器，在此处与物料进行气固分离，废气被系统引风机排出系统，达标排放。引风机排出的热风建议热风回用，以便节能。
装置优势特点
- 考虑到干燥后黄腐酸钾的粉尘特点，采用气力输送冷却，便于操作。
- 本装置适用于液体转变为粉尘物料的干燥，热源可为蒸汽、天然气或油。
- 干燥介质采用高温洁净热空气，系统设备优化设计，整个系统的热效率非常高。
- 系统中采用合理的热量回收工艺对能够利用的热量进行回收，节能30%以上。
- 采用外置除尘方式，节省占地及操作点，操作环境好；
- 采用合适的离心喷雾塔结构，确保设备不会出现结壁、结疤及成团等现象，确保运行稳定。
- 干燥过程中换热均匀，物料升温均匀，产品品质高，无异味，满足客户要求。
- 离心喷雾塔主机为免维修设备，没有运转性设备，特别是没有高强度的振动器件。
- 系统操作点少，采用集中电气控制，可实现PLC/DCS自动控制，自动化程度高。
- 成套装置主机故障率低，运行稳定可靠。
主机简介
离心喷雾塔作为本系统主机，具有以下特点：
- 主要由均风室、均风器、离心雾化器、喷雾塔直段、喷雾塔锥段、人孔门、视镜等组成。
- 均风室起到宏观调节风量的作用，并通过内置的均风结构实现风量自动匹配。
- 均风器采用可调旋转叶片结构，确保风的旋转不会引起涡旋，避免了涡旋造成的塔顶积料。同时，均风器设置冷却结构，满足高温运行稳定。
- 离心雾化器是进行雾化的主要装置，雾化器的选择，决定了干燥过程的顺利进行。雾化器与均风器的合理结构，确保了干燥过程的顺利进行。
- 喷雾塔直段是干燥过程进行的主要场所。喷雾塔直段高度需满足物料干燥过程的结束，否则会导致喷雾塔锥段积料严重，影响干燥系统的顺利进行。喷雾塔直段的直径也是非常重要的，喷雾塔直段的直径需与离心雾化器进行匹配，否则，雾化器雾化后的液滴在未完成干燥过程前将会接触塔体壁面，从而积料导致干燥过程不能顺利进行。
- 喷雾塔锥段的主要作用是收集物料，并使物料得到充分的干燥。
- 工作过程：液体物料进入到离心雾化器雾化成为细小的液滴，热风进入到均风室后经过均风过程后进入到均风器，并在均风器作用下形成为旋转的热风气流，液滴与热风气流接触后进行换热，水分蒸发成为水蒸气后进入到热风中，液滴中的物质成为固体，热风夹带着固体粉尘旋转向下运动经过锥段后自出风口进入到后续设备。
适用物料
奶粉、可可粉、天冬氨酸、动物血浆、颜料、燃料、洗涤剂、净水剂、聚合氯化铝等需要从液体直接干燥为粉状物料。因其投资较高，优先应用于热敏性物料的干燥。非热敏性物料可采用喷雾造粒
