造纸黑液废水处理装置
概述
造纸机黑液废水处理装置是我公司综合多年有机废水处理经验特殊设计制造的专用装置，本工艺实现了三个目的，其一是节能运行，其二是所有的废气全部焚烧达标排放，其三是产出的产品可以资源化利用，使废水处理不会再是企业的负担，而是效益的来源。通过本系统精心的节能利用，既处理了废物，又产生了资源，能够给企业带来极大的经济效益。
工艺流程简述
物料流程：造纸黑液原料液在预处理系统内经过预热、浓缩、过滤后通过输送泵进入雾化系统，在此处被雾化成细小液滴进入到喷雾干燥系统，在喷雾干燥系统内完成干燥、分离、筛分过程后进入到冷却系统，在冷却系统内与冷空气接触完成冷却换热过程。随后物料被输送至包装系统，根据需要完成包装码垛。
烟气介质流程：本系统烟气为两部分构成，一部分是生物质燃烧产生的烟气，另一部分是干燥后的废气焚烧。所有烟气进入二次燃烧室完成臭气焚烧保温过程。然后高温烟气进入后续系统进行热回收、粉尘收集、脱酸、脱硫处理，之后达标排放。需要注意的是，废气焚烧过程中由于误操作会引起爆燃过程，因而系统安全控制非常重要。

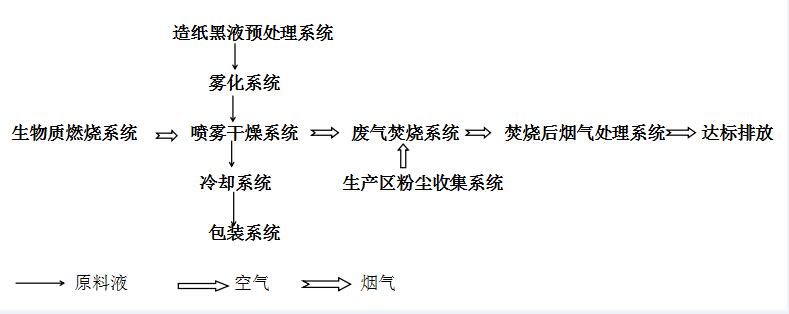

工艺流程简图
系统优势特点
l 系统整体热效率高。其一，系统废气焚烧后的烟气热量充分回收；其二，充分利用干燥部分排放出来的尾气的热量余热回收。其三，充分利用黑液蒸发出来的水蒸气的热量。
l 本工艺实现了废气携带的VOCs的充分焚烧，并且利用了焚烧产生的能量，特别适合造纸黑液处理过程。
l 本工艺产生的终固体物料通过前期预处理可以作为减水剂使用，也可以提取木质素，完成了循环化利用。本工艺连续生产，整个系统中液体及物料实现自动化运行，系统运行过程中无需人工进行调整操作。
l 本系统采用旋风分离器、袋式除尘器、活性炭吸附、洗涤塔等设备，在回收物料的同时除尘除味，确保排出气体达到环保要求。
l 设备结构简单，操作点少，主机不需要维修，其他相关辅机均为常规成熟的输送机械，维修量少。
l 整个生产厂房采用负压系统，生产区的气味、粉尘不会外泄出生产厂房。
l 设备占地面积小，投资少。
